，但需严格匹配防爆标准、工况需求及安装规范，避免因胶圈选型或维护不当引发安全隐患。以下从 “合规性依据、关键使用要求、风险防控要点” 三方面展开说明，确保适配石化企业易燃易爆的特殊环境。

　　根据 GB 3836.2-2021《爆炸性环境 第 2 部分：由隔爆外壳 “d” 保护的设备》要求：

　　隔爆型接线箱的 “隔爆接合面” 需满足 “防点燃外壳” 的密封性能，当接合面为 “法兰式” 或 “盖式” 结构时，允许通过弹性密封胶圈辅助密封，以提升粉尘、水汽阻隔能力，同时补偿接合面的微小变形；

　　胶圈需与隔爆外壳形成 “协同防爆” 效果 —— 既需保证外壳整体的隔爆间隙（如平面接合面间隙≤0.15mm，圆柱接合面间隙≤0.2mm），又需通过胶圈防止易燃易爆介质进入箱内，避免内部电弧引燃外部环境。

　　大型石化企业的接线箱多部署在油气泄漏风险区（如罐区、装置区）、高湿 / 高腐蚀环境（如循环水场、海边厂区） ，密封胶圈的核心作用包括：

　　阻挡雨水、冷凝水侵入，避免端子受潮短路导致设备故障（尤其新型电力系统中，接线箱常连接光伏逆变器、储能 PCS 等关键设备，短路可能引发连锁停电）；

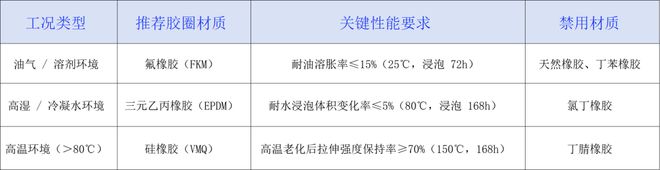

　　用于 0 区 / 1 区（连续或频繁出现爆炸性气体）的接线箱，胶圈需选择耐燃型弹性材料（如氟橡胶、硅橡胶），且需通过 GB 3836.1-2021 的 “耐点燃试验”，禁止使用普通丁腈橡胶（易老化、耐燃性不足）；

　　用于 2 区（偶尔出现爆炸性气体）的接线箱，可选用符合 HG/T 2579-2019 的耐油橡胶，但需验证 - 40℃~80℃温度范围内的弹性保持率（≥80%）。

　　尺寸精度：胶圈的截面直径偏差需≤±0.1mm，内径与接线mm，避免因尺寸不匹配导致密封失效；

　　法兰槽深度需为胶圈截面直径的 1.2~1.5 倍（如胶圈直径 10mm，槽深需 12~15mm），确保压缩后胶圈能完全填充间隙，且不产生过度挤压变形。

　　压缩量控制：胶圈安装后的压缩量需保持在25%~35% （如原直径 10mm 的胶圈，压缩后厚度 7~7.5mm）：

　　压缩量＞35%：胶圈易永久变形、老化加速，缩短使用寿命（尤其在石化企业 30℃~50℃的常年环境温度下，变形风险更高）。

　　检查周期：部署在 0 区 / 1 区的接线 个月开箱检查胶圈状态（是否开裂、溶胀、硬化）；

　　部署在 2 区 / 非爆炸区的接线 次，同时清理法兰槽内的油污、粉尘（避免杂质影响密封效果）。

　　即使无明显损坏，胶圈的最长使用周期不超过 2 年（石化环境下，介质腐蚀与温度循环会加速老化，远超普通工业环境的 3~5 年寿命）。

　　风险场景：将用于 2 区的丁腈橡胶胶圈，误用于 1 区的油气环境，导致胶圈被油溶胀后密封失效，油气进入箱内引发爆炸；

　　防控措施：胶圈采购时需要求供应商提供 “防爆性能检测报告”（含耐燃性、耐介质性数据）；

　　接线箱本体与胶圈需粘贴 “防爆等级标识”（如 “Ex d IIB T4 Ga”），明确适配的危险区域类型，避免混用。

　　风险场景：安装胶圈时，工具划伤接线箱的隔爆接合面（平面度要求≤0.05mm），导致隔爆间隙超标，失去防爆能力；

　　防控措施：安装前用棉布擦拭法兰槽，禁止使用金属工具直接接触接合面（建议用塑料刮板辅助胶圈安装）；

　　紧固螺栓时采用 “对角均匀拧紧” 方式（扭矩需符合设备说明书，如 M12 螺栓扭矩 25~30N・m），避免法兰变形导致接合面间隙不均。

　　风险场景：新型电力系统中，接线箱常承载光伏、储能的大电流（如 600A 直流回路），端子发热导致箱内温度升高（可达 60℃~70℃），加速胶圈老化；

　　防控措施：选用 “耐高温型胶圈”（如硅橡胶），同时在接线箱内加装温度传感器，当箱内温度超 60℃时触发告警，排查端子接触不良等发热原因；

　　增大接线箱散热面积（如采用带散热筋的外壳），降低内部温度对胶圈的老化影响。

　　特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。

　　社评：印度为何突然急于与中国进行永久性边界协商？原因其实很简单，如果再不迅速出手，那曾经只是网络玩笑的恒河分界线

　　立足流程工业机电一体化技术服务，助推工矿企业升级转型并促进产学研用政相结合提供智力支撑。

　　阿森纳1-0水晶宫 7连胜+4分领跑英超 6930万新援弑旧主 双核伤退

　　《编码物候》展览开幕 北京时代美术馆以科学艺术解读数字与生物交织的宇宙节律

　　华为MatePad Pro流金典藏版开卖：鸿蒙最强生产力平板 7799元
